產品名稱：QD型電動吊鉤橋式起重機
產品編號：145118-785
更新時間：2012.03.06
瀏覽次數：
|
|
產品詳細介紹： |
【產品簡介】
電動吊鉤橋式起重機依靠沿廠房軌道方向的縱向移動，小車的橫向移動和吊鉤的升降運動來進行工作。
本機適用于機械加工與裝配車間、金屬結構車間、機械維修車間、冶金與鑄造車間以及種類倉庫的吊運工作等。本起重機推薦使用環境溫度為-20～+40℃，相對濕度≤85%。
本系列起重機主要技術參數如下：
起重量：5t、10t、16/3.2t、20/5t、32/5t、50/10t等六種規格；
跨度：10.5m、13.5m、16.5m、19.5m、22.5m、25.5m、28.5m、31.5m等八種規格。
工作級別：A5（用于工作不太頻繁，如一般機械加工和裝配車間）A6（用于工作較為頻繁、如冶金和鑄造車間的輔） 起重量用分?jǐn)?shù)形式表示，分子為主鉤起重量，分母為副鉤起重量。
目前，我廠生產的起重機是在原有通用吊鉤橋式起重機的基礎上，采用了新標準，新技術，使用了新工藝，開發了新部件，經過了一系列改進而形成的，其主要特點為結構更趨向合理，性能更為良好，起制動平穩，運行安全可靠，節電、噪音低、操縱室寬敞、視線好、操作維修方便，零部件通用性強、互換性好。
在原起重機基礎上，作了如下較大的改進：電動機全部使用了Y系列，采用了新型操縱室，新型起升高度限位器，改進了電氣控制箱，從操縱室到走臺，采用斜梯，上下方便，大車移動采用低速浮動軸，整機符合GB3811--83起重機設計規范、符合GB/T14405--93通用橋式起重機技術條件，符合GB6067--85起重機安全規程規定，為了滿足各類用戶的不同需要，新增了下列新開發的部件可供選用：聯支控制臺、取暖器、頂風扇、并有P4冷風機、T4冷暖風機；機械方面采用了液壓推桿制動器、液壓緩沖器、車輪涂油器、起升高度限制器等；電器方面?zhèn)溆袠蛳抡彰餮b置、超載限制器、專用通迅裝置、小車導電采用了扁電纜及滑車、大車導電采用了H型滑線等。
用戶可根據實際需要而定，具體內容見訂貨注意事項：
訂貨注意事項：
1.訂貨時應寫清起重量、跨度、起升高度、工作級別；
2.表列數值均按室內使用的帶封閉式操縱室起重機。操縱室有開式、閉式、帶冷暖風機三種基本形式，訂貨時應注明操縱室型式、位置和入口方向；
3.訂貨時請寫明選定的軌道型號；
4.小車導電基本形式有兩種：掛纜導電與角鋼導電，若選用角鋼導電訂貨時要注明；
5.用戶根據需要可選擇下列新開發的部件：
KWQZ-1型起重設備專用通迅機
YB系列扁型橡套電纜
H型節能沿線裝置
數字顯示電子稱（大屏幕顯示電子稱）
橋下照明裝置
QCX型超載限制器
車輪涂油器
YWZ型液壓推桿制動器
HY系列液壓緩沖器
取暖器
頂風扇
6.樣本中提供的起重機外形尺寸與該起重機的各主要參數密切相關，當主參數有變動時，起重機外形尺寸可能相應變動，請?jiān)O(shè)計單位和用戶務必注意。
7.本廠可以根據用戶特殊要求，設計與制造各種非標準或?qū)Ｓ脴蚴狡鹬貦C(jī)；
8.本起重機樣本有變動，不另行通知用戶，請經常與本廠保持聯系，或登陸本廠網站；
表（一）
|
起 重 量 |
t |
5 |
10 |
|
|
|
跨 度 |
m |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
|
|
|
最大起升高度 |
16 |
|
|
|
速度 |
起 升 |
A5 |
m/min |
12 |
9.8 |
|
|
A6 |
15 |
12.6 |
|
|
小車運行 |
39.5 |
43 |
|
|
|
大車運行 |
A5 |
69 |
69 |
71 |
|
|
A6 |
93 |
93 |
94 |
|
|
電動機 |
起 升 |
A5 |
Type/KW |
YZR160L - 6Z/13 |
YZR180L - 6/17 |
|
|
A6 |
YZR180L - 6/15 |
YZR200L - 6/22 |
|
|
小車運行 |
YZR112M - 6/1.8 |
YZR132M1 - 6/2.5 |
|
|
|
大車運行 |
A5 |
2 - YZR132M2 - 6/4 |
2 - YZR132M2 - 6/4 |
2-YZR160M1-6/6.3 |
|
|
A6 |
2 - YZR160M1 - 6/5.5 |
2 - YZR160M1 - 6/5.5 |
2-YZR160M2-6/7.5 |
|
|

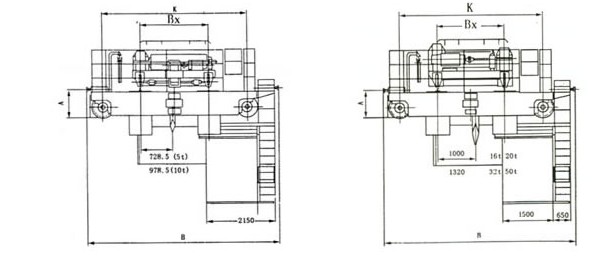

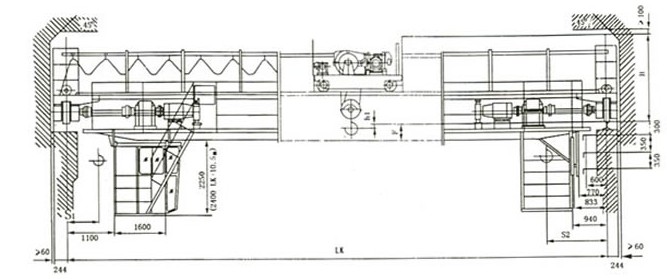

主要尺寸 |
H |
1732 |
1735 |
1738 |
1741 |
1746 |
1749 |
1752 |
1755 |
1743 |
1746 |
1749 |
1754 |
1757 |
1760 |
1763 |
1766 |
|
|
A |
725 |
|
|
h1 |
96 |
96 |
96 |
96 |
94 |
94 |
94 |
94 |
323 |
323 |
323 |
321 |
321 |
321 |
321 |
321 |
|
|
Bx |
1400 |
2000 |
|
|
B |
5100 |
5700 |
5700 |
6200 |
|
|
K |
3500 |
4100 |
4100 |
4600 |
|
|
F |
26 |
176 |
246 |
326 |
478 |
678 |
778 |
928 |
26 |
176 |
246 |
326 |
478 |
678 |
778 |
928 |
|
|
S1 |
752 |
990 |
|
|
S2 |
1162 |
1154 |
|
|
總 重 |
A5 |
t |
11.7 |
13.2 |
15.1 |
16.9 |
19.9 |
23.1 |
25.4 |
29.1 |
12.8 |
14.4 |
16.2 |
18.3 |
21.3 |
24.5 |
27.5 |
31.1 |
|
|
A6 |
12.1 |
13.6 |
15.5 |
17.4 |
20.3 |
23.6 |
25.8 |
29.5 |
13.2 |
14.7 |
16.6 |
18.7 |
21.6 |
24.7 |
27.7 |
31.3 |
|
|
最大輪壓 |
A5 |
KN |
71 |
75 |
80 |
88 |
92 |
101 |
106 |
110 |
96 |
99 |
108 |
110 |
120 |
130 |
138 |
150 |
|
|
A6 |
73 |
77 |
83 |
90 |
98 |
105 |
110 |
119 |
99 |
103 |
110 |
119 |
127 |
132 |
141 |
152 |
|
|
常用鋼軌 |
38kg/m 43kg/m 50kg/m 60×60 70×70 80×80 90×90 100×100 |
|
|
|
電 源 |
三相交流 3 - Phase A . C. 50Hz380V |
表（二）
|
起 重 機 Cap. |
t |
16/3.2 |
20/5 |
|
跨 度 Span |
m |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
10.5 |
13.5 |
15.5 |
16.5 |
22.5 |
25.5 |
28.5 |
31.5 |
|
最大起升高度
Max.
Lifting Hright |
主
Main |
16 |
12 |
|
副
Aux. |
18 |
14 |
|
速度
Speed |
起升
Hoisting |
主
Main |
A5 |
m
/
min |
9.5 |
9.2 |
|
A6 |
13 |
12.4 |
|
副
Aux. |
18.5 |
18.7 |
|
小車運行
Travelling |
44.2 |
|
大車運行
Traveling of trolley |
A5 |
74 |
75 |
|
A6 |
87 |
87 |
|
電動機
Motor |
起升
Hoisting |
主
Main |
A5 |
Type
/
KW |
YZR225M-8Z/26 |
YZR250M1-8/35 |
|
A6 |
YZR350M1-6/37 |
YZR250M2-6/45 |
|
副
Aux. |
YZR160L-6Z/13 |
YZR180L-6Z/17 |
|
小車運行
Travelling |
YZR132M2-6/4 |
|
大車運行
Traveling of trolley |
A5 |
YZR160M1-6/2×6.3 |
YZR160M2-6/2×8.5 |
|
A6 |
YZR160M2-6/2×7.5 |
YZR160M2-6/2×7.5 |
YZR160L-6/2×11 |
|

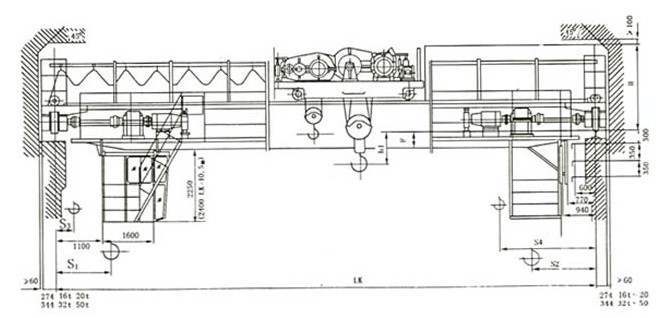

主要尺寸
Main Dimension |
H |
2058 |
2061 |
2064 |
2067 |
2070 |
2073 |
2076 |
2079 |
2060 |
2063 |
2066 |
2069 |
2072 |
2075 |
2078 |
2081 |
|
A |
821 |
821 |
|
h1 |
632 |
501 |
|
Bx |
|
2000 |
2000 |
|
B |
A5 |
5860 |
6260 |
5860 |
6260 |
|
A6 |
|
K |
A5 |
4200 |
4600 |
4200 |
4600 |
|
A6 |
|
F |
28 |
148 |
278 |
428 |
578 |
728 |
828 |
978 |
30 |
150 |
280 |
450 |
580 |
730 |
830 |
980 |
|
S1 |
1896 |
1949 |
|
S2 |
1544 |
1419 |
|
S3 |
1141 |
1113 |
|
S4 |
2299 |
2327 |
|
總重
Total Weight |
A5 |
t |
18.5 |
20.3 |
22.6 |
25.0 |
27.2 |
30.5 |
33.7 |
36.7 |
19.2 |
21.2 |
23.9 |
26.8 |
29.2 |
32.7 |
36.2 |
39.6 |
|
A6 |
19.5 |
21.1 |
23.7 |
26.1 |
28.3 |
32.1 |
35.3 |
38.3 |
20.0 |
22.1 |
24.7 |
27.1 |
30.2 |
34.0 |
38.4 |
40.8 |
|
最大輪壓
Max.Wheel Loading |
A5 |
KN |
145 |
150 |
162 |
170 |
181 |
190 |
196 |
205 |
160 |
171 |
182 |
192 |
201 |
211 |
221 |
231 |
|
A6 |
147 |
152 |
164 |
172 |
183 |
192 |
198 |
207 |
166 |
177 |
188 |
198 |
208 |
218 |
229 |
239 |
|
常用鋼軌
Crane Rail Reconnended |
38kg/m 43kg/m 50kg/m 60×60 70×70 80×80 90×90 100×100 110×110 |
|
電 源
Power Supply |
三相交流 3-Phase A.C. 50Hz380V |
|
起 重 機 Cap. |
t |
32/5 |
50/10 |
|
跨 度 Span |
m |
10.5 |
13.5 |
16.5 |
19.5 |
22.5 |
25.5 |
28.5 |
31.5 |
10.5 |
13.5 |
15.5 |
16.5 |
22.5 |
25.5 |
28.5 |
31.5 |
|
最大起升高度
Max.
Lifting Hright |
主
Main |
16 |
12 |
|
副
Aux. |
18 |
14 |
|
速度
Speed |
起升
Hoisting |
主
Main |
A5 |
m
/
min |
9.3 |
6.2 |
|
A6 |
12 |
7.6 |
|
副
Aux. |
19 |
12.5 |
|
小車運行
Travelling |
38.2 |
38.5 |
|
大車運行
Traveling of trolley |
A5 |
58 |
59 |
59 |
|
A6 |
76 |
77 |
77 |
|
電動機
Motor |
起升
Hoisting |
主
Main |
A5 |
Type
/
KW |
YZR280S-8Z/52 |
YZR280S-8Z/52 |
|
A6 |
YZR315S-8/75 |
YZR315S-8/75 |
|
副
Aux. |
YZR180L-6Z/17 |
YZR200L-6Z/26 |
|
小車運行
Travelling |
YZR160M1-6/6.3 |
YZR160M2-6/8.5 |
|
大車運行
Traveling of trolley |
A5 |
2-YZR160M2-6/2×8.5 |
2-YZR160L-6/2×13 |
|
A6 |
2-YZR160L-6/2×11 |
2-YZR180L-6/2×15 |
|
主要尺寸
Main Dimension |
H |
2685 |
2689 |
2692 |
2695 |
2698 |
2703 |
2706 |
2711 |
2720 |
2723 |
2726 |
2729 |
2734 |
2739 |
2746 |
2753 |
|
A |
1100 |
1100 |
|
h1 |
430 |
428 |
426 |
911 |
909 |
907 |
903 |
899 |
|
Bx |
2500 |
|
B |
7060 |
7060 |
|
K |
5200 |
5200 |
|
F |
42 |
100 |
340 |
490 |
690 |
792 |
792 |
794 |
90 |
340 |
490 |
690 |
792 |
794 |
798 |
802 |
|
S1 |
2160 |
2017 |
|
S2 |
1654 |
1613 |
|
S3 |
1106 |
946 |
|
S4 |
2654 |
2684 |
|
總重
Total Weight |
A5 |
t |
28.5 |
30.6 |
33.4 |
36.5 |
39.7 |
44.2 |
47.9 |
52.4 |
30.5 |
32.7 |
35.8 |
38.7 |
43.0 |
47.4 |
53.6 |
59.8 |
|
A6 |
28.8 |
31.0 |
34.3 |
37.4 |
40.5 |
45.2 |
49.0 |
53.4 |
31.5 |
33.8 |
36.9 |
40.3 |
44.0 |
48.6 |
54.8 |
61.0 |
|
最大輪壓
Max.Wheel Loading |
A5 |
KN |
244 |
259 |
262 |
285 |
296 |
310 |
320 |
335 |
347 |
368 |
384 |
405 |
415 |
432 |
450 |
470 |
|
A6 |
249 |
265 |
278 |
291 |
301 |
318 |
328 |
343 |
354 |
375 |
393 |
409 |
423 |
440 |
459 |
478 |
|
常用鋼軌
Crane Rail Reconnended |
38kg/m 43kg/m 50kg/m 60×60 70×70 80×80 90×90 100×100 110×110 |
|
電 源
Power Supply |
三相交流 3-Phase A.C. 50Hz380V | |
